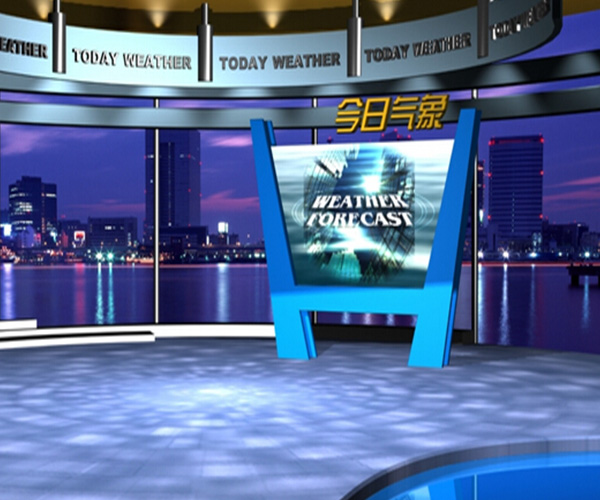

虛擬演播室

演播室燈光系統

演播室的聲學和布光，是一個復雜、系統、綜合的藝術創作過程，各個演播室的建筑結構和設備配備不同，技術創作人員的技術理論修養和實踐經驗不同，在實際工作中的應用和表現也不同。在實際工作中有很多應用技巧，可以達到意想不到的效果。較終都從電視節目中表現出來。本設計方案從整體布光來說，背景、輪廓光強，使畫面有縱深感，背景照度均無明顯交叉陰影，利于節目制作，中心照度均勻，提高亮度，人物造型豐富，整體畫面參差感強，達專業多功能演播室的標準

LED燈光系統參考清單

序號	名稱	規格型號	技術參數	單位	數量
1	LED平板聚光燈	CM-PJ100W	LED型100W大功率美國CREE燈珠，照度 33200lux/米 220v供電，顯色指數＞85，無風扇散熱 DMX512數字信號調光 5600K演播室色溫	臺	2
2	LED平板柔光燈	CM-PL120W	LED型120W大功率美國CREE燈珠，照度 4800lux/米 220v供電，顯色指數＞85. DMX512數字信號調光 5600K演播室色溫具有開關控制卡儂輸入及輸出接口	臺	20
3	調光臺	陽光512	DMX512調光臺	臺	1
4	信號線	512	三芯國標	米	400
5	鋁合金固定軌道	YLG-60.0	60×40×40工字型鋁合金表面氧化鍍膜處理	米	24
6	鋁合金滑動軌道	YLG-60.0	60×40×40工字型鋁合金表面氧化鍍膜處理	米	32
7	萬向滑車	YLG-60.1	136×71×46×2 A4鋼板沖壓一次成型、軸承滑輪	臺	22
8	燈具滑車	YLG-60.2	136×71×46 A5鋼板沖壓一次成型、軸承滑輪	臺	22
9	電纜滑車	YLG-60.3	40×71×46 A4鋼板沖壓一次成型、軸承滑輪	臺	28
10	固定軌支架	GDZJ-150	定制	個	18
11	壓板	YB-75	定制	個	36
12	擋板	DB-65	定制	個	72
13	燈號牌		定制	個	22
14	保險鏈		定制	個	21
15	恒力鉸鏈	YJL-1.5M	1.5m恒力進口卷簧	臺	8
16	阻燃電纜	2×0.75MM²	國標	米	500
17	電纜橋架	100×50	靜電噴塑	米	22
18	橋架支架		靜電噴塑	套	22
19	機柜		定制，防靜電，橡膠漆	臺	1

序號	名稱	規格型號	技術參數	單位	數量
1	三基色冷光燈	YJ-364		臺	22
2	控制箱	RS20A	定制	套	1
3	鋁合金固定軌道	YLG-60.0	60×40×40工字型鋁合金表面氧化鍍膜處理	米	18
4	鋁合金滑動軌道	YLG-60.0	60×40×40工字型鋁合金表面氧化鍍膜處理	米	16
5	萬向滑車	YLG-60.1	136×71×46×2 A4鋼板沖壓一次成型、軸承滑輪	臺	22
6	燈具滑車	YLG-60.2	136×71×46 A5鋼板沖壓一次成型、軸承滑輪	臺	22
7	電纜滑車	YLG-60.3	40×71×46 A4鋼板沖壓一次成型、軸承滑輪	臺	28
8	固定軌支架	GDZJ-150	定制	個	18
9	壓板	YB-55	定制	個	36
10	擋板	DB-45	定制	個	72
11	燈號牌		定制	個	22
12	保險鏈		定制	個	21
13	恒力鉸鏈	YJL-1.5M	1.5m恒力進口卷簧	臺	4
14	阻燃電纜	2×0.65MM²	國標	米	500
15	電纜橋架	100×50	靜電噴塑	米	22
16	橋架支架		靜電噴塑	套	22
17	機柜		定制	臺	1

演播室裝修相對于別的室內裝修來說則有更高的要求，是一個綜合標準要求相對較高的施工項目。不僅僅是整體外觀需要注意，其燈管效果、隔音效果、舞臺的布置，綜合了空間設計，聲學設計，燈光制作，視頻音頻系統等專業知識。

參考清單

序號	項目	項目內容	數量	單位
一	舞美置景
	項目前期	施工期間臨時用電搭建(GB-3*6電纜、分路配電柜、國產品牌、漏電保護)	200	M2
	項目前期	施工期間臨一切工程保險(協助設備搬運安裝意外險、施工人員人身意外險)	200	M2
	項目前期	施工垃圾清運(垃圾裝袋后清運到指定地點)	200	M2
二	演播室平面部分
	舞臺區域-地面	地臺鋼木龍骨結構（鍍鋅方管，基層結構找平）	45	M2
	舞臺區域-地面	雙層地臺面板多層板（三次防腐防火涂料滿涂）	45	M2
	舞臺區域-地面	襯板表面膩子找平打磨	45	M2
	舞臺區域-地面	地臺側邊不銹鋼封邊護角	30	NOS
	舞臺區域-地面	地臺乳白亞克力（內飾5072高光LED燈帶，光源側打，形成洗墻效果）	12	M2
	舞臺區域-地面	環氧樹脂塑膠地板	45	M2
	舞臺區域-頂面	頂木龍骨打底，滿掛聚酯纖維吸音板，消除聲源共振	45	M2
	公共區域-頂面	頂木龍骨打底，滿掛聚酯纖維吸音板，消除聲源共振	120	M2
	公共區域-頂面	金屬格柵造型吊頂	120	M2
	公共區域-地面	地面基層處理，結構找平	120	M2
	公共區域-地面	地面防靜電吸音地毯鋪設	120	M2
三	演播室立面部分
	舞臺區域	基層板材防火處理（所有材料全部涂刷防火涂料進行處理）	45	M2
	舞臺區域	背景裝飾（紙面石膏板裝飾造型，形成層次感）	45	M2
	舞臺區域	亞克力飾面，LED燈帶（鋼木結構，led變色燈）	15	M2
	舞臺區域	造型裝飾（高強硅鈣板壓制成型造型，表面磨砂烤漆飾面）	35	M2
	舞臺區域	軟包造型背景墻（吸音隔音強化處理，增強舞美效果）	28	M2
	舞臺區域	鈦合金飾面條，板材施工縫進行處理	6	NOS
	公共區域	穿孔真絲亞麻吸音板（分割墻面，增加立體效果）	160	M2
	公共區域	拉絲不銹鋼分割條，分割區域	22	NOS
	公共區域	實木踢腳線	50	NOS
	控制室	墻體飾面鋁扣板，塊狀壓制成型	40	M2
	控制室	玻璃隔斷，壓型高透鋼化玻璃	20	M2
四	吸音隔音構建
	立面區域	輕鋼龍骨隔墻隔音	200	M2
	立面區域	玻璃纖維隔音棉	200	M2
	立面區域	聚酯纖維吸音板	200	M2
	立面區域	吸音門	1	NOS
五	電氣
	演播室	強電線路敷設(GB_2.5㎡—BV銅芯線)	200	M
		強電線路敷設(GB_4㎡—BV銅芯線)	180	M
		強電線路敷設(GB_6㎡—BV銅芯線)	120	M
		弱電線路敷設（4*0.5帶鎧帶屏蔽信號線）	120	M
		JDG鋼管套管暗埋	200	M
		開關面板	30	NOS
		應急照明燈	6	NOS
		五項暗埋線盒	30	NOS
		開關面板，插座	30	NOS
		LED染色燈	10	NOS
		控制器	2	NOS
		解碼器	3	NOS
		配電箱（含空開）	1	NOS
六	美工
	演播室	舞美實景設計效果	1	NOS
		演播室LOGO定制	1	NOS
七	人工及費用
		差旅費用（施工、管理人員交通及食宿費用）	1	NOS
		景具打包裝箱(為達到更好效果，部分景片工廠加工定制，打包運至目的地)	1	NOS
